Сцепка гидрофицированная двухследная для зубовых борон

Ширина захвата от 13 до 27 м.

Сцепка гидрофицированная двухследная для зубовых борон, предназначена для:

• выравнивания поверхности поля;
• ранневесеннего боронования зяби;
• боронование озимых;
• заделки в почву удобрений;
• закрытие влаги в период предпосевного боронования;
• предпосевной провокации и уничтожения всходов сорняков;
• рыхления поверхности почвы на глубину до 120 мм, в зависимости от плотности почвы и угла атаки зубьев;
• довсходового и послевсходового боронования технических и зерновых культур;
• разрушения (измельчения) и распределение стерни, соломы и растительных остатков по полю;
• провокации сорняка и падалицы после сбора урожая;

Такое почвообрабатывающее орудие дополняет систему основной обработки. Борона практически не подвержена забиванию растительными остатками и сорняками благодаря высокому расположению ее брусьев над почвой. Борона гидрофицированная зубовая применятся на полях с уклоном до 10˚ и влажностью почвы не более 28% в зонах неустойчивого и недостаточного увлажнения.

При изготовлении сцепок используется брус 200 * 200 сталь 09Г2С толщина 8 мм до 23 м, брус 200 * 200 сталь 09Г2С толщина 10мм 27 м, два варианта страховочных тяг: трос или дуга на шарнирном соединении (80 * 80 * 6). Грядели из профильной трубы = 80 * 60 * 4. Сница брус 150 * 100 сталь 09Г2С толщина 8 мм. На снице сельхозшина 13 * 0,75, (ширина 260мм), есть возможность установки сельхозшины шириной 400 мм, на боковых крыльях сельхозшины 10 * 075.

Способ агрегатирования –полуприцепной.

УСТРОЙСТВО БОРОНЫ

В основе механизма работы зубовых борон находятся зубья. Зубовая борона работает следующим образом: передняя часть ребра «разрезает» почву, в тот же момент, боковые грани, сминая и раздвигая, перемешивают частицы почвы. По средствам такого воздействия, он разрушает крупные комки почвы. Зубовая борона закрепляется на раме из отдельно соединенных звеньев. Борона шириной захвата до 21-24-27 м в зависимости от состояния почвы и глубины обработки агрегатируется с тракторами класса 1,4-5.

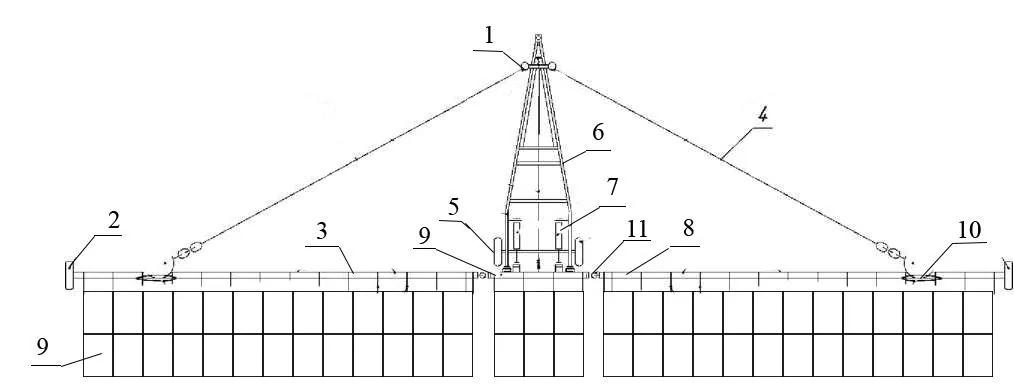

Схема расположения узлов бороны.

1.Запорный механизм. 2. Рабочее колесо 3. Левое крыло. 4. Тяга страховочная. 5. Колесо транспортное(рабочее) 6. Сница. 7. Гидроцилиндры. 8. Правое крыло. 9. Центральный брус. 10. Транспортное колесо. 11. Крестовина.

Механизм запирания и тяга страховочная.

Тяга страховочная представляет из себя толстостенную трубу особой марки стали служашая как растяжка крыльев. Предотвращающая вылавливание крыльев во время работы. Механизм запирание представляет собой замковый рычаг. Замыкается автоматически при переводе бороны в рабочее положение. Размыкание происходит тоже автоматически при переводе бороны в транспортное положение.
