Катки для измельчения пожнивных остатков

КИД-6

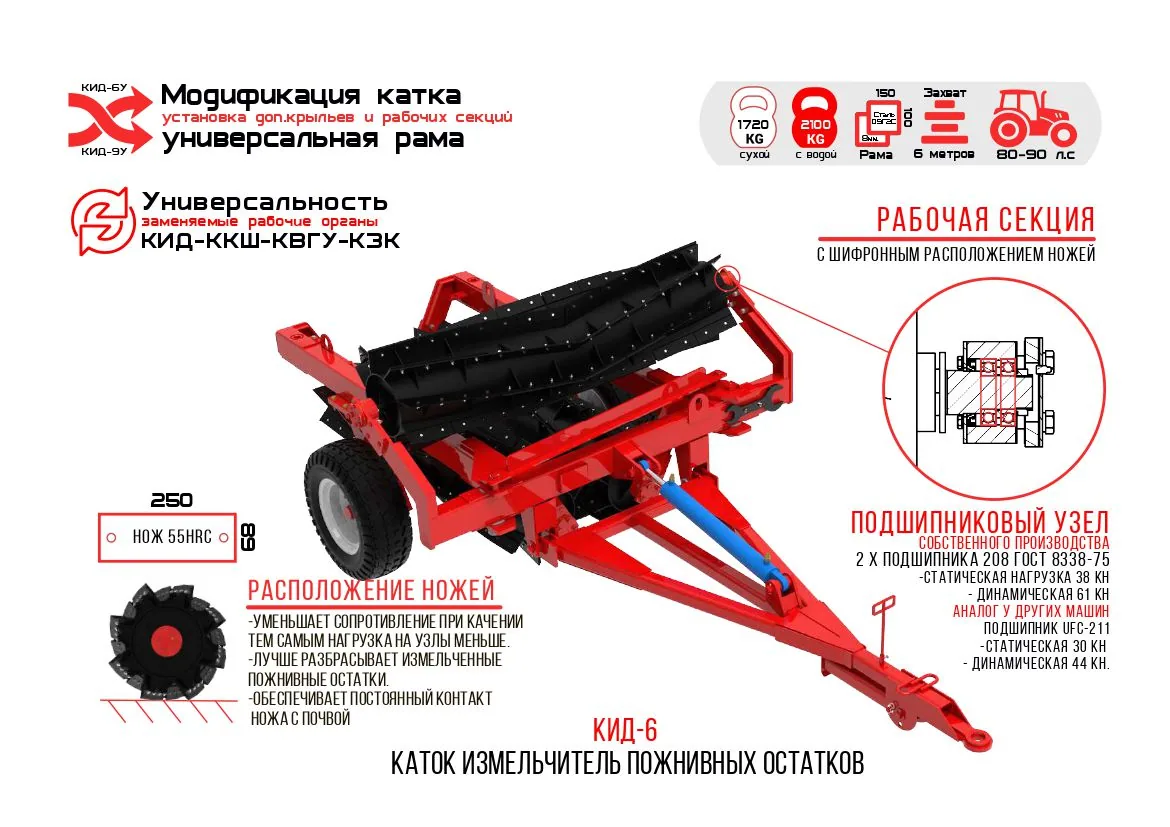

Конструкция катка КИД-6 выполнена на базе зубчато-кольчатого катка КЗК-6У. Катки различаются только рабочими органами: на катке КИД-6 установлены косоугольные барабаны, а на катке КЗК-6У - зубчато-кольчатые диски. Каток-измельчитель КИД-6 предназначен для измельчения пожнивных остатков растений (подсолнечник, кукуруза и пр.) после уборки урожая. Каток предназначен для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия. Рабочими органами катка являются барабаны, на которые установлены термообработанные ножи, изготовленные из стали 65Г. Перед применением барабаны заполняются водой. Конструкция катка позволяет его безопасное транспортирование по дорогам общей сети за счет возможности его перевода в положение дальнего транспорта.

УСТРОЙСТВО И РАБОТА КАТКА

Каток (рис. 1) состоит из трех секций, которые закреплены на раме. Каждая секция с рабочими органами установлена на двух подшипниковых опорах. Рабочими органами катка являются барабаны, на которые установлены термообработанные ножи, изготовленные из стали 65Г. Перед применением барабаны заполняются водой. Рама состоит из трёх шарнирных частей. Такая конструкция обеспечивает возможность складывания катка для транспортирования. В транспортном положении сложенная рама фиксируется зацепом стяжки.

Для опрокидывания катка при переводе его в рабочее или транспортное положения служит гидроцилиндр (рис. 1 поз. 3). Гидроцилиндр присоединяется к гидросистеме трактора с помощью двух гидрорукавов. Гидрорукава соединены с гидроцилиндром штуцерами. Каждый из штуцеров имеет дроссель - калиброванное отверстие диаметром 2,1 мм для прохода масла. Дроссель обеспечивает уменьшение скорости движения. Каток присоединяется к трактору при помощи дышла (рис.1 поз. 4), которое располагается на снице (рис.1 поз. 6). В передней части сницы размещена опора (рис.1 поз. 5). Опора в вертикальном и транспортном положениях фиксируется пальцем с фиксатором. Для транспортирования катка служат два колеса (рис.1 поз. 8). Колеса вращаются на конических роликовых подшипниках.

Внимание! В конструкции данного катка используется универсальная рама, которая может применяться как для катка КИД-6, так и для катка КИД-9. Различие состоит в том, что на каток КИД-6 опорное колесо со стойкой устанавливается наклоном вперед по ходу движения, а на каток КИД-9– наклоном назад. При изменении положения опорного колеса смещается центр массы катка.

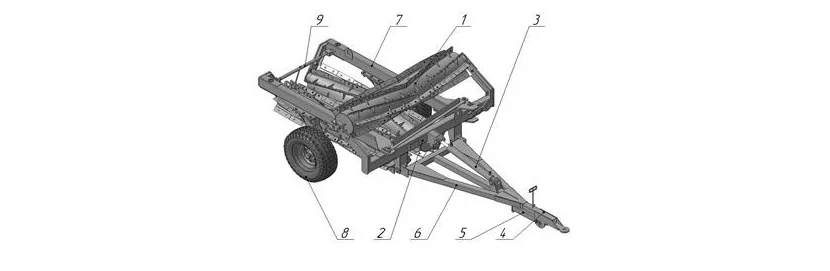

Рис 1. Общий вид катка КИД-6

1-секция крыла; 2-центральная рама; 3-гидроцилиндр; 4-дышло ( в составе сницы) ; 5-опора; 6-сница; 7-рама крыла; 8-колесо; 9-зацеп крыльев.
